Kompass

Kompass on kehitetty vaativaan ilman sisäänottoon rakennusten katoilta.
Tuote soveltuu hyvin kohteisiin, joissa ilmanvaihto on esim. viikonloppuisin pois päältä.

Profiili- ja kammiorakenteen ansiosta lumi (tuulen nopeus alle 7 m/s) ja vesi erottuvat tehokkaasti ilmavirrasta. Kompassin profiilipellin 8 mm:n rei’itys merkitsee jäätymätöntä rakennetta ja profiilipellin takana oleva keräystila on riittävä suurtenkin lumimäärien erottamiseen.

MITTATIEDOT JA PIKAMITOITUS
TEKNISET TIEDOT
LISÄVARUSTEET
AUTOCAD-BLOKIT
Tuoteaineisto
Tuotemerkintä
Asennus

MITTATIEDOT JA PIKAMITOITUS

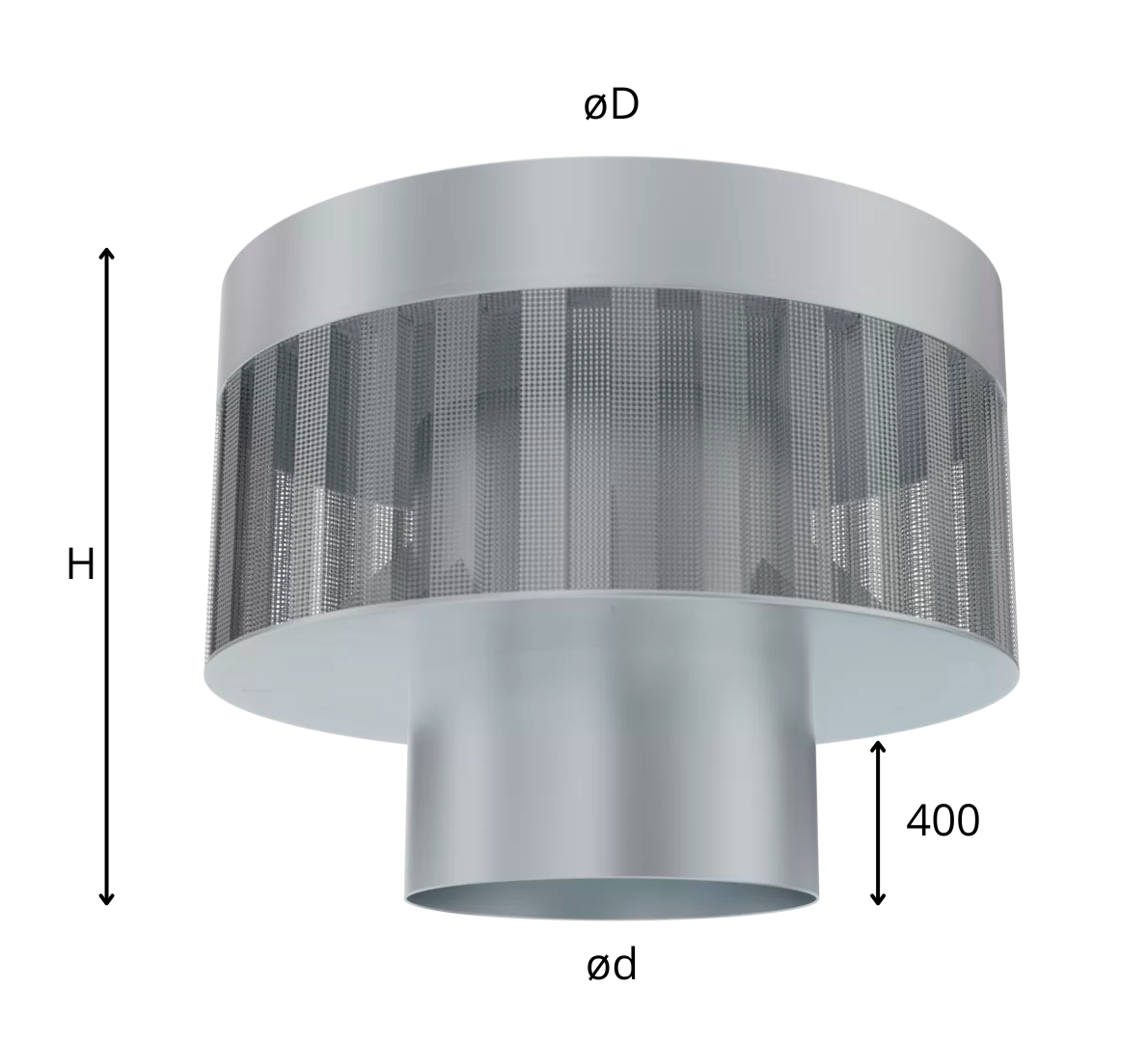

Kompass ø200-ø800

Koko	øD	ød	H	Ilmavirta-alue (l/s)	Painehäviö (Pa)	Paino (kg)
200	690	212	400	80-170	5-30	20
250	690	262	500	100-250	5-30	20
315	690	327	500	175-400	5-30	25
400	980	412	500	275-640	5-30	35
500	980	512	800	400-950	5-30	45
630	1260	642	800	600-1400	5-30	65
800	1550	812	1200	1000-2500	5-30	125

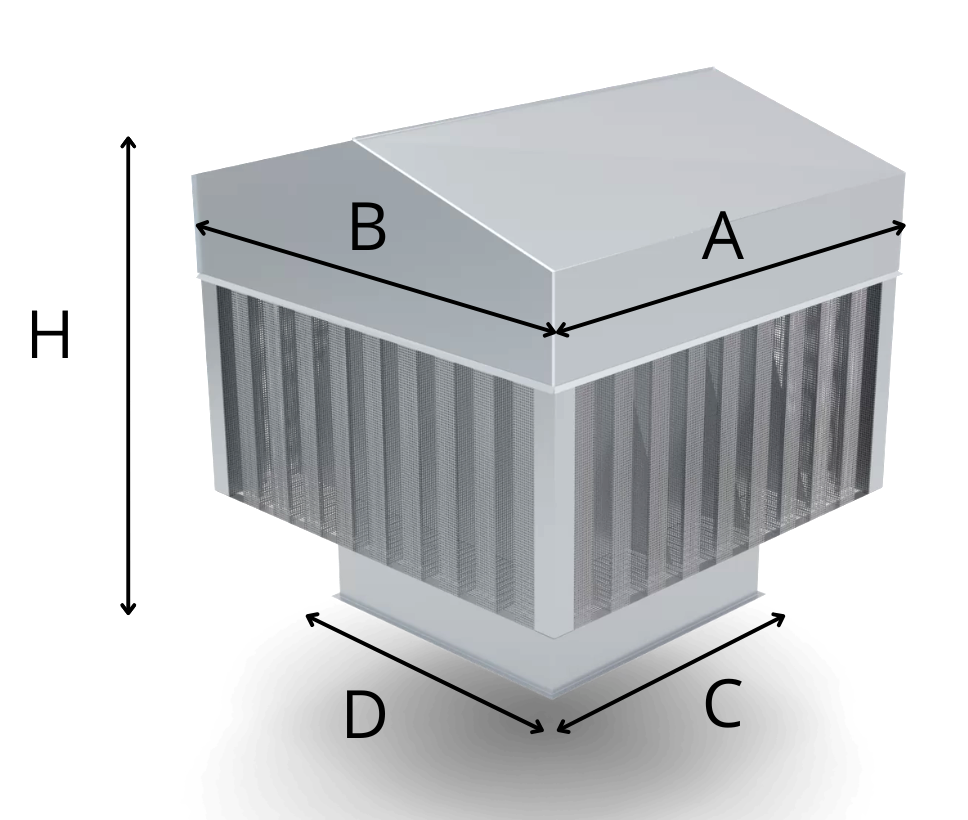

Kompass neliö / suorakaide

Koko	A	B	C	D	H	Ilmavirta-alue (l/s)	Painehäviö (Pa)	Paino (kg)
125x125	480	440	125	125	400	30 -60	5-30	15
160x160	480	440	160	160	400	50 -100	5-30	15
200x200	620	580	200	200	530	80 -170	5-30	25
250x250	670	630	250	250	530	100 -250	5-30	25
300x300	720	680	300	300	580	175 - 400	5-30	30
400x400	820	780	400	400	580	275 - 640	5-30	40
500x500	1020	980	500	500	730	400 - 950	5-30	50
600x600	1220	1180	600	600	780	600 - 1400	5-30	70
800x800	1420	1380	800	800	1080	1000 - 2500	5-30	130
1000x1000	1840	1800	1000	1000	1300	1400 - 3200	5-30	160
1250x1250	2740	1800	1250	1250	1300	2100 - 5000	5-30	250
1600x1000	2740	1800	1600	1000	1300	2150 - 5000	5-30	250
1800x1000	2740	1800	1800	1000	1300	2400 - 5000	5-30	250
2000x1000	2740	1800	2000	1000	1300	2700 - 5000	5-30	250

TEKNISET TIEDOT

Painehäviö- ja äänitehotaso

Sadeveden erotusaste on mitattu Draf prEN 13030:1991/1 mukaan (VTT:n testausselostus NRO RTE 590.05). Ilmanottokatokseen kohdistuvan tuulen nopeus oli noin 13 m/s standardin mukaisesti.

Äänenvaimennusarvot

Koko	63	125	250	500	1000	2000	4000	8000
200	7	14	25	38	43	35	21	15
250	5	10	20	28	39	23	15	11
315	4	8	16	18	30	18	13	19
400	4	7	13	9	18	9	8	6
500	3	5	8	8	11	10	10	8
630	3	4	7	7	10	9	10	9
800	3	3	6	7	10	9	8	8
1000	2	2	5	7	9	8	8	7
1250	2	2	6	7	8	8	7	6

LISÄVARUSTEET

Kattoläpivienti KL-C

Yläpäässä on 300 mm korkea, tuotteen sisälle menevä kiinnityskanava. Alaliitos osamitalla. Vaipan osat valmistetaan kuumasinkitystä levystä, s= 1 mm.
L- listat 4 kpl toimitetaan irrallisena. Mitat (A+200 mm) x50x50, s= 1,25 mm. Tuotteen sisäosa neliskanttinen. Kondenssisuoja Ewonawool, 36k g/m³, paksuus 50 mm, toisella puolella HM-pinnoite, valkoinen.

Kattoläpivientien mitat tuotteille Kompass ø200-ø800

Koko	A	øD	ød1	H	Paino (kg)
ø200	350	208	199	1000	35
ø250	350	258	249	1000	35
ø315	500	323	314	1000	35
ø400	500	408	399	1000	35
ø500	600	508	499	1000	40
ø630	750	638	629	1000	50
ø800	900	808	799	1000	75

Kattoläpivientien mitat tuotteille Kompass 1000-1250

Koko	A	B	H	Paino (kg)
1000	1100	1000x1000	1000	90
1250	1350	1250x1250	1000	130

Kattoläpivienti KLFE-C

Yläpäässä on 300 mm korkea, tuotteen sisälle menevä kiinnityskanava. Alaliitos osamitalla.
Vaipan osat valmistetaan kuumasinkitystä levystä, s = 1 mm.
L-listat 4 kpl toimitetaan irrallisena. Mitat (A+200 mm)x50x50, s=1,25 mm.
Tuotteen sisäosa neliskanttinen

ISOVER: ISOTEC KLS-K-50, lasihuovalla päällystetty lasivillalevy. Eristepaksuus 50 mm.

Kattoläpivientien mitat tuotteille Kompass ø200-ø800

Koko	A	øD	ød1	H	Paino (kg)
ø200	350	208	199	1250	45
ø250	350	258	249	1250	45
ø315	500	323	314	1250	45
ø400	500	408	399	1250	45
ø500	600	508	499	1250	50
ø630	750	638	629	1250	65
ø800	900	808	799	1250	100

Kattoläpivientien mitat tuotteille Kompass 1000-1250

Koko	A	B	H	Paino (kg)
1000	1100	1000x1000	1250	120
1250	1350	1250x1250	1250	170

AUTOCAD-BLOKIT

Tuoteaineisto

Kompass

Tuote-esite
Kompass vedenerotus
Ilman sisäänotto

Ympäristöselvitys

Tuotemerkintä

KOMPASS – 500 – MA – KL

Kompass ilmanottokatoksen vakiomateriaali on Magnelis®.

Saatavana maalattuna RR/RAL-väreihin.
Pohjamaalaus happopohjamaalilla, pintamaalaus kaksikerroksinen,
ruosteenestopigmentoitu polyuretaani 2-komponenttimaali.

Asennus

Koot ø200 – 800, pyöreä liitos:
Kompass asennetaan tuloilmakanavan päälle ja lukitaan
esim. itseporautuvilla ruuveilla tai pop-niiteillä tuloilmakanavaan ( eivät sisälly toimitukseen).

Koot 1000 – 1250 suorakaideliitos:
Kiinnitys listaliitoksella, E20, kanavan päähän.
